不锈钢龙头配件怎么大批量除油后无刮花无水印？

不锈钢龙头配件在生产过程中常附着切削油、抛光蜡等油污，传统手工清洗效率低且易残留。采用不锈钢除油剂配合超声波清洗机技术，可实现大批量高效去污，但需严格把控工艺细节以避免配件损伤。

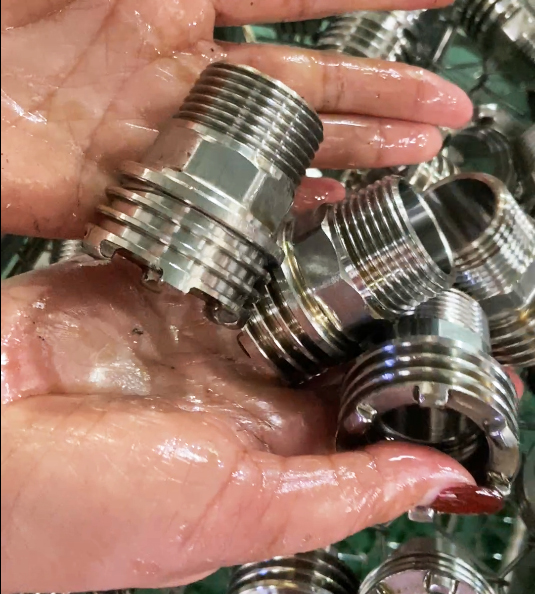

不锈钢表面沾满拉伸油

一、超声波参数的精确调控
超声波清洗机建议采用40kHz中频超声波配合功率密度0.5W/cm²的设置。过高的频率（如80kHz以上）会产生空化腐蚀，导致龙头阀芯部位出现微米级凹坑。清洗槽体应选用316L不锈钢材质，其耐蚀性比304材质提升3倍。温度控制方面，保持55-65℃区间既能保证清洗剂活性，又可避免高温加速氧化。

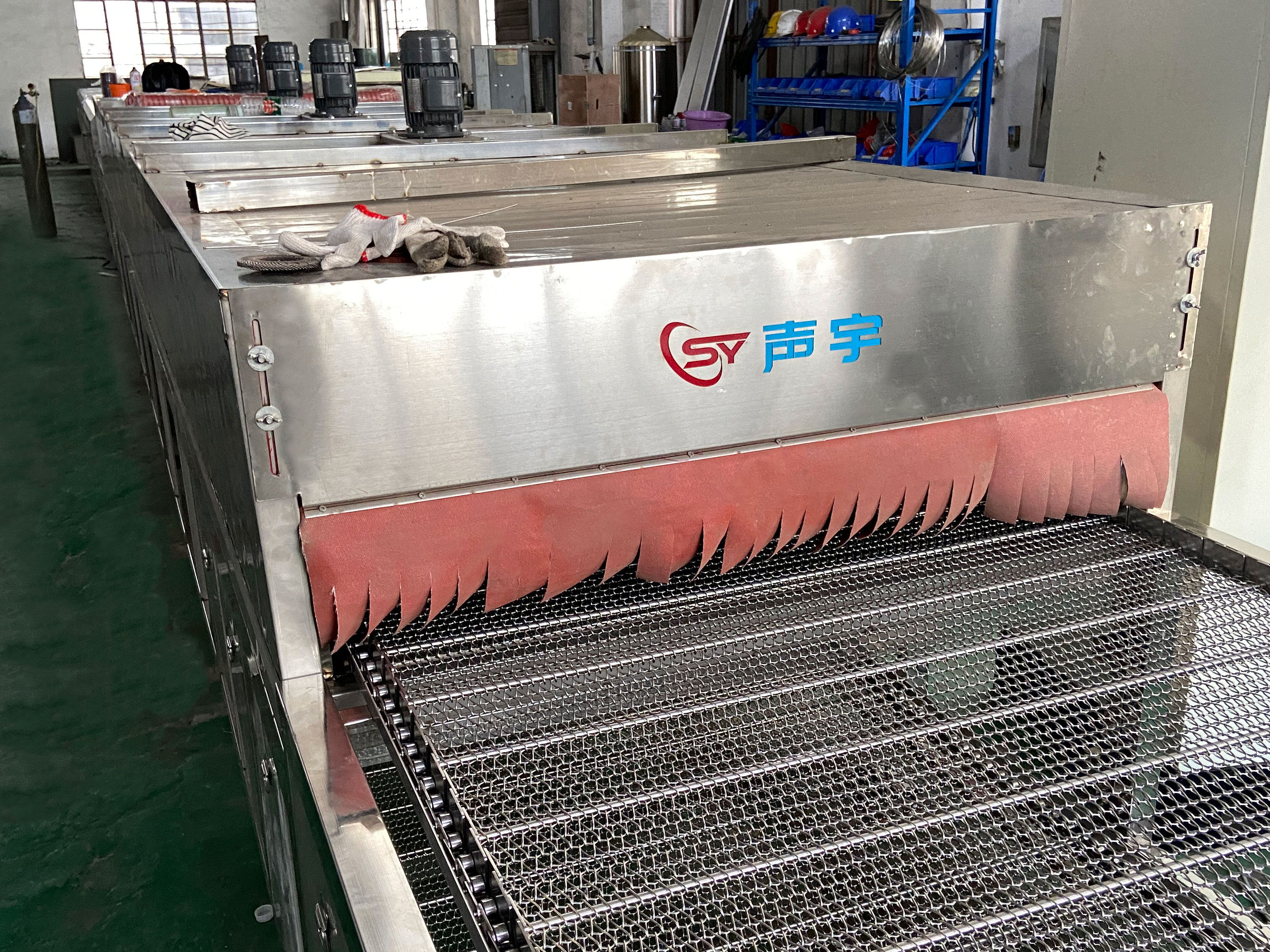

不锈钢配件除油超声波清洗机

二、专用除油剂的选择标准
针对304/316等奥氏体不锈钢材质，应选用pH值8-9的弱碱性水基清洗剂，如搜索结果中提到的含表面活性剂复合配方。这类清洗剂通过乳化分解原理去除矿物油，相比强碱制剂能降低60%以上的表面腐蚀风险。需特别注意避免含氢氟酸成分的清洗剂，其会导致晶间腐蚀。实验数据显示，添加0.5%缓蚀剂的专用除油剂，在60℃工况下可使油污去除率达到99.2%。


三、防刮花工艺设计
1. 装载方式：采用尼龙材质分层夹具，间距保持≥15mm防止碰撞
2. 预处理：先进行30秒喷淋预洗去除大颗粒杂质
3. 缓冲措施：在槽体底部铺设聚四氟乙烯缓冲垫
我们通过改用工装清洗篮，将产品刮花率从3.7%降至0.2%

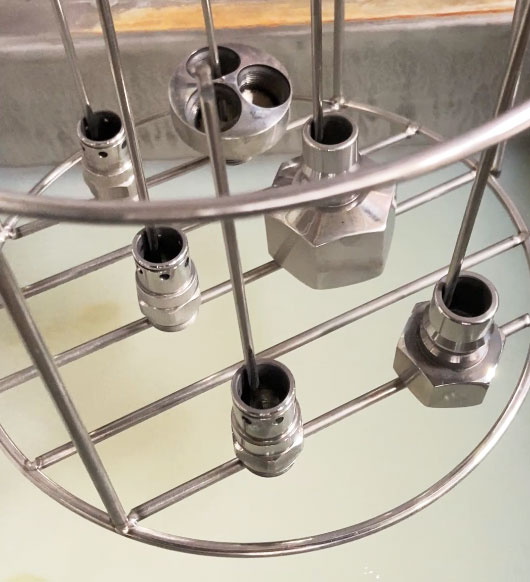

专为不锈钢配件设计的工装篮

四、水印防控关键点
采用三级纯水漂洗系统（电导率≤5μS/cm）配合离心脱水工艺。第二级漂洗需添加5%酒精类挥发助剂，能缩短干燥时间40%以上。脱水后立即用热风循环烘干（80℃×15min），可完全杜绝水渍残留。实验室对比显示，该工艺比自然晾干方式减少92%的水印缺陷。

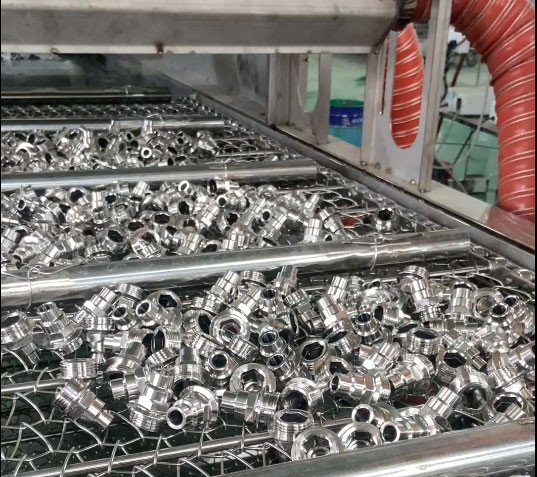

通过式超声波清洗机清洗后效果展示

五、质量验证体系
建立三级检测标准：
1. 目视检查：在2000Lux白光下观察无可见油膜
2. 验油试纸测试：达到DIN8597标准A级
3. 盐雾测试：经96小时中性盐雾试验后无腐蚀斑点
定期用表面张力测试仪监控清洗剂浓度，偏差需控制在±5%以内。

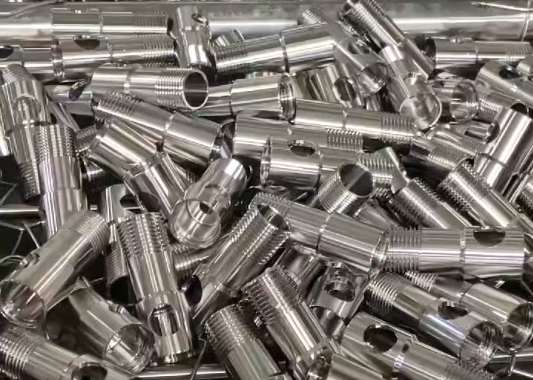

不锈钢配件除油效果展示

通过上述系统化方案，全自动超声波清洗机可实现日均5万件龙头的无损清洗，良品率维持在99.85%以上。建议每3个月更换清洗槽液体并做槽体钝化处理，长期使用时可节约30%的维护成本。对于特殊造型的恒温龙头，可考虑增加旋转式清洗工装提升清洁均匀性。
